Rock Pi 4A v1.4＋Penta SATA HATによるNAS構築　Vol. 3　～HDDの認識失敗@Ubuntu Server 20.04～

こんにちは，HAVRMです．

前回に続きNASに向けた作業を進めていきます．

前回は組み立てできたのでシステムの設定を進めていきます．
havrm.hatenablog.com

ただタイトルにある通りこの記事では主にHDDの認識までいけません...

システムを起動する要件
実際に使うコマンド
実際の作業（実際の順番で書いています）
原因は...？

システムを起動する要件

今回Penta SATA HATとHDDをつなげて起動するので電源を改めて確認する必要があります．
Penta SATA HATのWikiには電源として以下のものがあげられています．

wiki.radxa.com

Rock Piの電源アダプターから供給
- Rock Piのピンヘッダからは最大で5V 4Aの出力が可能
- 35W以上の電源供給が必要（USB PDからなら非公式の12V 3A？）

Penta SATA HATの12V DCジャックから供給
- 4つの2.5inch HDDとeSATAを使うなら12V 4A必要
- 4つの3.5inch HDDとeSATAを使うなら12V 6A必要
- DCジャックの形状は5.5×2.5mmである（書いてはないですがセンタープラスです）

ATX PSUから供給する
- Penta SATA HATの上部にある4ピンのコネクタを使う
- デスクトップPC用の電源のコネクタの1つの4ピンのものから供給する
- 普通に使われているものでは余裕で足りる

なおここでの消費電力の計算はSSDが3W以下，HDDが2.5inchなら3～5W，3.5inchなら5～10Wと最近の機器の電力より余裕で大きく見積もっています．手持ちのでみると2012年製2.5inchのHDDが5V 1Aの5Wで，2021年製の3.5inchのHDDが5V 0.38Aで1.9Wでした．こうやってみると省電力化がだいぶ進んでますね...

とりあえず自分はATX PSUが本命で，ワンチャンUSB PDの9V 3Aで起動すればいいかなと思っていました．

実際に使うコマンド

仏ブログに使うコマンドについては書いてあって，次のものになります．不要かもしれないのですが，オプションのディスプレイやファンを使うためのインストールコマンドも実行しています．

$ curl -sL https://rock.sh/get-rockpi-penta | sudo -E bash -
# Radxaが用意した必要なパッケージのインストーラです．
# オプションのディスプレイを使わない場合は不要かもしれません

$ sudo i2cdetect -y 1
# HATをきちんと認識しているかの確認のようです．
# 問題がなければ次のような結果が返ってきます．
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- UU -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --

$ sudo fdisk -l
# 認識しているディスク一覧を表示します．
# ここにHDDが表示されるはずです．
# 以下認識してないときの例
Disk /dev/ram0: 4 MiB, 4194304 bytes, 8192 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 4096 bytes
I/O size (minimum/optimal): 4096 bytes / 4096 bytes


Disk /dev/mmcblk0: xx.xx GiB, xxx bytes, xxx sectors
Units: sectors of 1 * xxx = xxx bytes
Sector size (logical/physical): xxx bytes / xxx bytes
I/O size (minimum/optimal): xxx bytes / xxx bytes
Disklabel type: gpt
Disk identifier: xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

Device           Start       End   Sectors  Size Type
/dev/mmcblk0p1      xx      xxxx      xxxx  xxxx Microsoft basic data
...

実際の作業（実際の順番で書いています）

買ったSATA延長ケーブルが違った

以前これ用に買ったSATA延長ケーブルが確認したら使えないものでした．これはこちらの選定ミスで，そもそも間違った条件で調べていたためなので，改めて購入しなおしました．もともとバルク品（新品）の3.5inchのHDDを使う予定でしたが，届くのを待つ間2.5inchを挿して確認していこうと思います．

とりあえず簡単にUSB PDで起動してみる

デスクトップPCの電源を取り外して使う場合，ある端子を導通させる必要があります．

arms22.blog91.fc2.com

使っていない古い電源はあるのですが，導通するものを持っていなかったのでとりあえずUSB PDで起動してみました．この時計測はしてないですが，規格上9V 3Aを供給していたはずです．
電源を付けてみると実際にRock Pi自体に電源は入り，Penta SATA HATの電源ランプ（緑）は点灯したもののアクセスランプ（各SATAコネクタの隣に青色LEDが配置されています）が点灯・点滅しなかったので電源足りてないなとわかりました．この状態でも通常通りにRock PiにSSHでアクセスできました．

なおこの時でも上記の「i2cdetect」は正しい結果が帰ってきました．

ATX電源を使ってみる

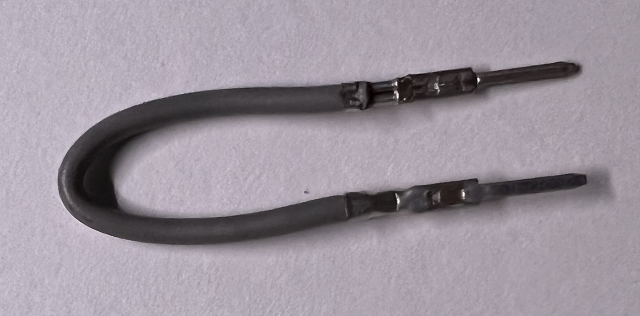

Molexのコネクタをカシメてとりあえず導通させるケーブルを自作しました．

早速つなげてみたのですが，ATX電源に電源自体は入ってFANが回り始めましたが，電力が出ません．Penta SATA HATに挿してみても相変わらず電力が出ません．こうなってから，「そういえばこの電源壊れている疑惑なかったっけ」と思い出し，断念．

DCジャックから電源を供給する

ということで急遽DCジャックから電源供給する必要が出ましたが，12Vの電源，しかも数A発揮できるものなど持っていません．ということで秋月電子通商で買いました．買ったものは12V 5A発揮できる「M-10663 AD-A120P500」とこの電源の出力端子は2.1×5.5mmなのでそれを変換する「C-13429 DCCABLE-2.1MMJ-2.5MMP」です．

akizukidenshi.com
akizukidenshi.com

ということでこれらを使って電源を供給し，2.5inchのHDDで確かめてみます（この時点ではSATA延長ケーブルは届いてないです...）．今回は無事Penta SATA HAT上の青色LEDも点滅し，いかにも通信していますというのが伝わってきたのですが，「fdisk」で確認してもディスクを認識しません．ということでSATA-USB変換器を使ってみたところ，変換器を認識してもHDD自体を認識してくれません...これはHDDが壊れている可能性があります...
そうこうしているうちにSATA延長ケーブルが届いたので，3.5inchにつなげてみます．
なお買ったものはこれです．
